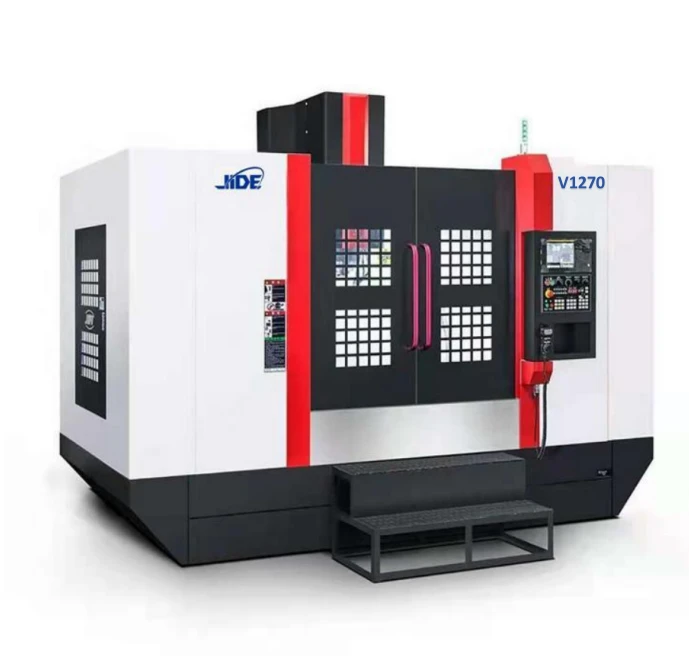

CNC apdirbimo centras V1270





Štai septyni patarimai, kaip nustatyti staklių padėties nustatymo tikslumą





CNC staklių padėties nustatymo tikslumas reiškia padėties tikslumą, kurį kiekviena CNC apdirbimo centro V1270 koordinačių ašis gali pasiekti valdant CNC įrenginį. CNC staklių padėties nustatymo tikslumas taip pat gali būti suprantamas kaip staklių judėjimo tikslumas. Įprastos staklės tiekiamos rankiniu būdu, o padėties nustatymo tikslumą daugiausia lemia nuskaitymo klaida, o CNC staklių judėjimas realizuojamas skaitmeninėmis programos instrukcijomis, todėl padėties nustatymo tikslumą lemia CNC sistema ir mechaninio perdavimo klaida. Kiekvienos judančios staklių dalies judėjimas baigiamas valdant CNC įrenginį. Tikslumas, kurį kiekviena judanti dalis gali pasiekti valdant programos instrukcijas, tiesiogiai atspindi tikslumą, kurį gali pasiekti apdirbtos dalys. Todėl padėties nustatymo tikslumas yra labai svarbus aptikimo turinys.

1. Linijinio judesio padėties nustatymo tikslumo aptikimas Linijinio judesio padėties nustatymo tikslumas paprastai nustatomas staklių ir darbastalių neapkrovos sąlygomis. Pagal nacionalinius standartus ir Tarptautinės standartizacijos organizacijos nuostatas (ISO standartai), CNC staklių aptikimas turėtų būti pagrįstas matavimu lazeriu. Jei lazerinio interferometro nėra, paprastiems naudotojams standartinė liniuotė taip pat gali būti naudojama su optinio skaitymo mikroskopu lyginamiesiems matavimams. Tačiau matavimo prietaiso tikslumas turi būti 1–2 lygiais didesnis nei matuojamas tikslumas. Siekiant atspindėti visas kelių padėties nustatymo klaidas, ISO standartas numato, kad kiekvienas padėties nustatymo taškas turi būti apskaičiuojamas remiantis vidutine penkių matavimo duomenų verte ir padėties nustatymo taško paklaidų juosta, kurią sudaro klaidos-3 klaidų juosta. 2.. Prietaisas, naudojamas tiesinio judesio kartojimo padėties nustatymo tikslumui nustatyti, yra toks pat, kaip ir padėties nustatymo tikslumui nustatyti. Bendrasis aptikimo metodas yra matuoti bet kuriose trijose pozicijose, esančiose arti kiekvieno koordinatės potėpio vidurio taško ir abiejų galų, o kiekviena padėtis nustatoma greitai judant. Padėties nustatymas tomis pačiomis sąlygomis kartojamas 7 kartus, išmatuojama stabdymo padėties reikšmė ir apskaičiuojamas didžiausias rodmenų skirtumas. Pusė didžiausio skirtumo tarp trijų pozicijų su teigiamais ir neigiamais ženklais naudojama kaip kartotinis koordinatės padėties nustatymo tikslumas. Tai yra pagrindinis rodiklis, atspindintis ašies judėjimo tikslumo stabilumą. 3. Kilmės grąžinimo tikslumas linijinio judesio aptikimas Kilmės grąžinimo tikslumas iš esmės yra specialaus koordinačių ašies taško pakartotinis padėties nustatymo tikslumas, todėl jo aptikimo metodas yra visiškai toks pat kaip kartojimo padėties nustatymo tikslumas{17}} Atbulinės eigos klaida, taip pat vadinama atvirkštinės linijos klaida impulsas, apima varančiosios dalies (pvz., servovariklio, servohidraulinio variklio ir žingsninio variklio) atvirkštinę negyvąją zoną koordinačių ašies tiekimo perdavimo grandinėje, kiekvienos mechaninio judesio perdavimo poros atvirkštinį tarpą ir visapusišką elastinės deformacijos ir kitų klaidų atspindį. Kuo didesnė klaida, tuo mažesnis padėties nustatymo tikslumas ir pakartotinio padėties nustatymo tikslumas. Atbulinės eigos klaidos aptikimo metodas yra iš anksto perkelti atstumą į priekį arba atgal išmatuotos koordinačių ašies eigoje ir naudoti šią sustojimo padėtį kaip atskaitą, tada suteikti tam tikrą judėjimo komandos reikšmę ta pačia kryptimi, kad būtų perkeltas atstumas, ir tada judant tuo pačiu atstumu priešinga kryptimi, kad būtų išmatuotas skirtumas tarp sustojimo padėties ir atskaitos padėties. Atlikite kelis matavimus (paprastai 7 kartus) trijose pozicijose netoli vidurio taško ir abiejų smūgio galų ir apskaičiuokite vidutinę vertę kiekvienoje padėtyje. Didžiausia vidutinės vertės vertė yra atvirkštinės paklaidos vertė.
5. Sukamojo stalo padėties nustatymo tikslumo aptikimas Matavimo priemonėse yra standartinis sukamasis stalas, kampinis daugiakampis, apskritos grotelės ir kolimatorius (kolimatorius) ir kt., kuriuos galima pasirinkti pagal konkrečias aplinkybes. Matavimo metodas yra toks, kad darbastalis pasisuktų į priekį (arba atbuline eiga) kampu ir sustotų, užsifiksuotų ir padėtų, naudokite šią padėtį kaip atskaitos tašką, o tada greitai pasukite darbastalį ta pačia kryptimi, užfiksuokite ir nustatykite kas 30 ir išmatuokite. Pirmyn ir atgal sukimasis matuojamas po vieną apskritimą, o didžiausia skirtumo tarp tikrojo kiekvienos padėties nustatymo padėties sukimosi kampo ir teorinės vertės (komandos vertės) vertė yra indeksavimo paklaida. Jei tai CNC sukamasis stalas, kas 30 turėtų būti tikslinė padėtis, o kiekviena tikslinė padėtis turi būti greitai išdėstyta 7 kartus tiek pirmyn, tiek atgal. Skirtumas tarp tikrosios padėties ir tikslinės padėties yra padėties nuokrypis, o tada vidutinis padėties nuokrypis ir standartinis nuokrypis apskaičiuojami pagal GB10931-89 „Skaitmeninio valdymo staklių padėties tikslumo įvertinimo metodas“ nurodytą metodą. Skirtumas tarp didžiausios visų vidutinių padėties nuokrypių ir standartinių nuokrypių vertės ir minimalios visų vidutinių padėties nuokrypių ir standartinių nuokrypių reikšmės yra CNC sukamojo stalo padėties nustatymo tikslumo paklaida. Atsižvelgiant į faktinius sausųjų -tipo transformatorių naudojimo reikalavimus, paprastai matuojami keli stačiojo pakartokite padėties nustatymą tris kartus ir aptikkite juos atitinkamai teigiama ir neigiama kryptimis. Didžiausia skirtumo tarp visų rodmenų ir atitinkamos padėties teorinės vertės vertė yra indeksavimo tikslumas. Jei tai CNC sukamasis stalas, matavimo tašką paimkite kas 30 kaip tikslinę padėtį ir greitai nustatykite kiekvieną tikslinę padėtį 5 kartus atitinkamai iš teigiamos ir neigiamos krypčių, išmatuokite skirtumą tarp tikrosios padėties ir tikslinės padėties, ty padėties nuokrypį, ir tada apskaičiuokite standartinį nuokrypį pagal metodą, nurodytą GB10931-89. 6 padauginus iš didžiausios standartinio nuokrypio C pakartojamumo vertės. sukamasis stalas. 7. Sukamojo stalo pradžios grąžinimo tikslumo aptikimo ir matavimo metodas yra atitinkamai atlikti pradinį grįžimą iš 7 savavališkų padėčių, išmatuoti jo sustabdymo padėtį ir naudoti didžiausią skirtumą, nuskaitytą kaip pradžios grąžinimo tikslumą. Pažymėtina, kad esamas padėties nustatymo tikslumo aptikimas yra matuojamas greitomis ir padėties nustatymo sąlygomis. Kai kurių CNC staklių, kurių padavimo sistemos stilius yra prastas, padėties nustatymo tikslumo vertės bus skirtingos, kai padėties nustatymui naudojami skirtingi padavimo greičiai. Be to, padėties nustatymo tikslumo matavimo rezultatai yra susiję su aplinkos temperatūra ir koordinačių ašies darbine būkle. Šiuo metu dauguma CNC staklių naudoja pusiau{37}}uždarojo ciklo sistemą, o padėties aptikimo elementai dažniausiai montuojami ant pavaros variklio. Nenuostabu, kad 0,01–0,02 mm paklaida sukuriama per 1 m žingsnį. Tai klaida, kurią sukelia terminis pailgėjimas. Kai kuriose staklėse naudojami išankstinio-tempimo (išankstinio suveržimo) metodai, kad sumažintų poveikį.

Kiekvienos koordinačių ašies pakartojamumas yra pagrindinis ašies tikslumo rodiklis. Tai atspindi ašies judėjimo tikslumo stabilumą. Negalima manyti, kad prasto tikslumo staklės gali būti stabiliai naudojamos gamyboje. Šiuo metu dėl didėjančio CNC sistemų funkcijų skaičiaus sistemos gali kompensuoti kiekvieno ežektoriaus judėjimo tikslumo sistemos klaidas, tokias kaip sukaupta žingsnio paklaida ir atvirkštinio atstumo paklaida. Tik atsitiktinės klaidos negalima kompensuoti, o pakartojamumo tikslumas atspindi visapusišką atsitiktinę tiekimo pavaros mechanizmo klaidą. Jo negalima ištaisyti naudojant CNC sistemos kompensaciją. Nustačius, kad jis neatitinka tolerancijos, galima tiksliai-sureguliuoti tik tiekimo perdavimo grandinę. Todėl, jei leidžiama pasirinkti stakles, geriau pasirinkti stakles su dideliu pakartojamumo tikslumu.



Mašinos parametrai



	Parametras	Vienetas	V-1270
●	KELIONĖS
	X-ašies judėjimas	mm	1200
	Y ašies judėjimas	mm	700
	Z-ašies judėjimas	mm	700
	Suklio nosis su darbiniu paviršiumi	mm	100-600
	Suklio centro iki kolonėlės kreiptuvas	mm	750
●	darbo stalas
	Stalo matmenys (I x P)	mm	1300*700
	T-lizdas (skaičius-dydis*tarpai)	mm	5*18X125
	maksimali apkrova	Kg	1200
L	Verpstė
	Veleno greitis	aps./min	10000
	Veleno variklio galia	kw	11/15
	Suklio kūgio anga (modelis / montavimo dydis)		BT40(150)
●	pašarų
	G00 greitoji eiga (X ašis)	m/min	24
	G00 greitoji eiga (Y ašis)	m/min	24
	G00 greitoji eiga (Z ašis)	m/min	20
●	mašinos tikslumas
	padėties nustatymo tikslumas	mm	0.0075/300
	Pakartojamumas	mm	0.005/300
●	kitas
	Grindų plotas (ilgis)	mm	4100
	(plotis)	mm	3100
	Mašinos aukštis (aukštis)	mm	3200
	mašinos svoris	Kg	7000 kg
	vakuuminė pakuotė	/	TAIP
	Fiksuotas medinis rėmas	/	TAIP









Prekė	Prekės ženklas	Kilmė
Valdiklis	MITSUBISHI M80B	JAPANIJA
Veleno variklis	11KW 57NM	JAPANIJA
X, Y, Z ašių varikliai X-ašies variklis 1FK7084-3BC71-1RG1 Y-ašies variklis 1FK7084-3BC71-1RG1 Z-ašinis variklis 1FK7084-3BC71-1RG1 / stabdys Z	HG303 / HG303 / HG303	JAPANIJA
rankinis ratas	TOSUKO	Japonija 5v
Įrankių dėtuvė BT40-30T su laikikliu	SANJET/AIMACH	TAIVANAS
Velenas BT40-150-10000 (diržo tipas)	WAY LONG/Royal/KENTURN	TAIVANAS
Veleno alyvos aušintuvas Kondensatas 10A	RUCOL	Kinija
Ritininis varžtas (X, Y, Z) 4012 C3 markė	Prailginta dviguba veržlė HIWIN C3 klasė	TAIVANAS
Linijinis bėgis (ritinukas) XZ 45 volas RGH45 P markė	HIWIN/PMI	TAIVANAS
Linijinis bėgis (ritinys) Y 45 volas RGH45 P 2 klasės bėgiai	HIWIN/PMI	Japonija
Guolis 30TAC (3062) P4	NSK/FAG	buitiniai
Mova MJC-65CS-EGR-24-35	DK	bendra įmonė
Tepalo tepimo siurblys 3L su mikrokompiuteriu	Baotn	buitiniai
Šilumokaičio alyvos aušintuvas 220V oro aušinimas	SINAER	buitiniai
Pjovimo vandens variklis 750W 220V/380V	SMC	Japonija
Solenoidinis vožtuvas 24V/2 kompl	SMC	Japonija
Oro filtras 2 filtrų puodeliai 6PAM	Šneideris	Prancūzija
AC kontaktorius 220V	Šneideris	Prancūzija
Apsauga nuo perkrovos	Šneideris	Prancūzija
Relė	Sveikas	bendra įmonė
Staklių darbo lemputė (sprogimui{0}}neapsaugota lemputė)	BEIZHE	bendra įmonė
Kiti pagrindiniai elektros komponentai	HONGVENGAS	buitiniai
Skydai (X, Y, Z)		Buitiniai specialios klasės dažai



Standartinė konfigūracija



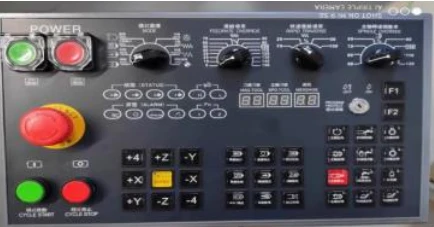

1>. MITSUBISHI M80B, Celeron panelinis laidas 1 kompl

2>. Diržo-tipo velenas BT40-10000 aps./min 1 kompl

3>. Veleno alyvos aušintuvas 1 kompl

4>. Galinio praplovimo drožlių pašalinimas-priekinis išleidimo angos 1 komplektas

5>. Automatinė tepimo sistema 1 kompl

6>. Pamatų varžtai ir trinkelės 10 komplektų

7>. Įrankių dėžė 1 kompl

8>. Darbiniai žibintai (sprogimui atsparūs-žiburiai) 2 komplektai

9>. Įspėjamieji žibintai 1 kompl

10>. Suklio oro pūtimo įrenginys 1 kompl

11>. Visiškai uždaras apsauginis dangtelis 1 kompl

12>. Automatinio maitinimo-išjungimo sistema 1 komplektas

13>. Aušinimo vandens sistema 1 kompl

14>. Pneumatinis pistoletas 1 kompl

15>. Standžios sriegimo funkcijos standartinė konfigūracija

16>. Elektros dėžės šilumokaitis 1 kompl

17>. „Programų vadovas“, „Naudojimo vadovas“/U disko duomenys 1 rinkinys

18: Eksporto pakuotė: įskaitant medinį padėklą + vakuuminę pakuotę + šakinio krautuvo pakrovimą







CNC apdirbimo centro V1270 gamybos didelio{0}}apdirbimo tabu



Didelės spartos{0}}pjovimo technologija yra pažangi technologija. Jo kūrimas, skatinimas ir taikymas paskatino technologinę pažangą ir pagerino gamybos efektyvumą gamybos srityje. Didelio-greičio pjovimo technologija – tai dalių pjovimo technologija, kai pjovimo greitis yra 5–10 kartų didesnis nei tradicinio pjovimo. Dažniausiai naudojami didelio greičio-minkštas pjovimas, greitas-kietasis pjovimas, greitas-sausasis pjovimas ir didelio{10}}padavimo pjovimas.

Pjovimas dideliu greičiu{0}} turi šiuos privalumus:

1) Pjovimo greitis labai pagerėjo, o tai labai sutrumpina pjovimo laiką, pjovimo efektyvumą galima padidinti 3–5 kartus, o apdorojimo išlaidas galima sumažinti nuo 20% iki 40%.

2) Jis efektyviai sumažina pjovimo jėgą ir pjovimo deformaciją ir yra tinkamas labai tiksliai apdirbti plonasienius ruošinius, velenus ir kitus toli{3}}atstumus.

3) Skiedros atims daug pjovimo šilumos, o ruošinio šiluminė deformacija sumažinama, todėl tinka apdoroti šilumai jautrius komponentus.

4) Pjovimo sistemos veikimo dažnis yra daug didesnis už įprastų staklių žemos eilės natūralųjį dažnį. Dėl vibracijos sumažinimo taip pat kontroliuojamas apnašas,-uždėtas kraštas, apdirbimo sukietėjimas ir liekamasis įtempis pjovimo procese, todėl gerokai pagerėja ruošinio paviršiaus kokybė.

5) Kai apdirbant sukietėjusius didelio kietumo ruošinius naudojamas didelio greičio pjovimas, jis gali pakeisti šlifavimą, sutrumpinti gamybos ciklą ir sumažinti gamybos sąnaudas.

Šiuo metu gamyboje plačiai naudojamas{0}}pjovimas dideliu greičiu, ypač tradicinėms sunkiai pjaustomoms--medžiagoms, tokioms kaip nikelio-lydiniai, ferolydiniai ir sustiprinto pluošto plastikai. Šiuo metu spartusis pjovimas daugiausia taikomas tekinant ir frezuojant. Jis ypač tinka spalvotųjų metalų ir jų lydinių, nikelio -pagrįstų aukštos temperatūros lydinių, ferolydinių, grafito ir kitų medžiagų, taip pat formų, grūdintų formų ir kt. apdirbimui.
