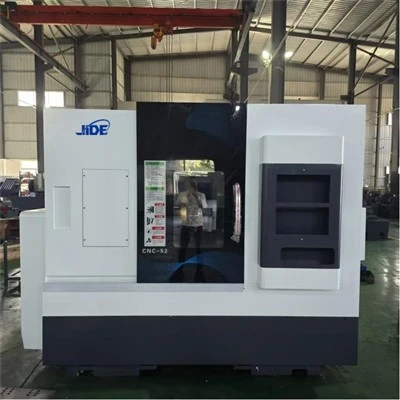

CNC Gang Tool Tekinimo staklės

Staklių modelis

PARAMETRAS

Vienetas

Maksimalus pasukimo skersmuo ant lovos

500

㎜

Maksimalus apdirbimo skersmuo ant krepšelio

450

㎜

Maksimalus apdirbimo ilgis

450

㎜

Suklio greičio diapazonas

100-4000

aps./min

Pagrindinė variklio galia

7.5/11 KW

KW

Maksimalus įrankių įkrovimo kiekis

8

T

X-Axis Travel / Z-Axis Travel

900/450

㎜

Minimali X-Axis/Z-Axis Travel suma

0.001/0.001

㎜

X-Axis/Z-Axis Rapid Traving Speed

36/36

m/min

Darbo stalo T-plyšys mm

3-14*50

mm

X-Axis/Z-Axis pakartojamumas

Mažesnis arba lygus 0,003/0.005

㎜

Paviršiaus šiurkštumas

Mažesnis arba lygus 0,63

hm

Verpstės skylės skersmuo

Φ65

㎜

Baro atsargos per skylės skersmenį

Φ46

㎜

Lovos pasvirimo kampas

45



Išoriniai matmenys (I x P x A)

2150*1550*1870

㎜

Staklių grynasis svoris

3100

kg

Nr

Prekė

Parametras

Prekės ženklas

Qt

1

Verpstė

A2-5

Taivano KENTURN

1

Veleno guolis

NSK

Japonija

6

2

Veleno variklio servoblokas

7,5/11 kW

Taivano SYNTEC

1

3

Veleno variklio galia

7,5/11 kW

Taivano SYNTEC

1

4

X-Ašies servovariklio sukimo momentas

11nm

Taivano SYNTEC

1

5

X-Ašies servovariklio galia

1,5 kW (stabdžiai)

Taivano SYNTEC

1

6

Z-Ašies servovariklio sukimo momentas

11nm

Taivano SYNTEC

1

7

Z-Ašies servovariklio galia

1,5 kW

Taivano SYNTEC

1

8

Linijinis kreiptuvas (X-ašis)

30(rutulio)P lygis

TAIVANO PMI

2

9

Linijinis kreiptuvas (Z-ašis)

30(rutulio)P lygis

TAIVANO PMI

2

10

Rutulinis varžtas (X-ašis)

32/10

Japonija THK

1

11

Rutulinis varžtas (Z-ašis)

32/10

Japonija THK

1

12

Sistema

SYNTEC 7TA

Taivano SYNTEC

1

13

Valdymo skydelis

Tekinimo staklių skydas

Taivano SYNTEC

1

14

Relės modulis

Tekinimo staklių serija

Taivano SYNTEC

1

15

Maitinimo prietaisai

Grandinės pertraukiklis

Šneideris

1

16

Aukštos įtampos prietaisai

Teršalas

Šneideris

1

17

Žemos įtampos prietaisai

Relė

Šneideris

1

18

Griebtuvo griebtuvo sistema

CK46(A2-5)

Taivano AUTO

1

19

Sukamasis cilindras (tuščiaviduris)

6 colių

Taivano AUTO

1

20

2AG motorinė hidraulinė stotis

40L

Kinija LEIMAN

1

21

Gaujos įrankių platintojas

63/8T

Max įrankiai

8

22

Apvalus peilio laikiklis

Φ25

Nuobodus įrankių laikiklis

4

23

Galinio paviršiaus įrankių laikiklis

20

Neprivalomas 20 pjūvių kvadratas

2

24

Kvadratinis įrankių laikiklis

20

Neprivalomas 20 pjūvių kvadratas

2

25

Staklių bazė

vientisas liejimas

Gaminti savarankiškai

1

26

Išorinė skardos apsauga

Gaminti savarankiškai

1

27

Vidinė apsauga

Nerūdijantis plienas

Savarankiškai gaminti Full Guard

1

28

Rutulinis sraigtinis guolis

20 TAC

Japonijos NSK

2 AŠIS

29

Sukabinimas

18/22

DK

2

30

Alyvos purkštukas

2/3L

BAOTN Kinija

1

31

Pjovimo skysčio siurblys

750W

SHEN HAI Kinija

1

32

Įrankių dėžė

Nešiojama plastikinė įrankių dėžė

Kinija

1

33

Šešiakampis veržliaraktis

(metrika 1,5–10)

Kinija

1

34

Atsuktuvas

Phillips ir plokščiagalviai atsuktuvai

Kinija

2

35

CF kortelių skaitytuvas

U diskas

SSK

1

36

CF kortelė

1 GB

YIZHENG

1

37

Pėdos

M24 varžtas + poveržlė

Kinija

6

38

SYNTEC sistemos vadovas

SYNTEC

1

39

YS-65L (stiebo ilgis 1,5 metro) servo tiektuvas (tinka 30/65 mm strypams)

1. Tarpinė palaikymo platforma

Trys tempimo vamzdeliai

Įvorės ir dideli, vidutiniai ir maži stūmikliai

Kinija

1

40

Grandinės tipo drožlių konvejeris ir drožlių automobilis

46X+lustas automobilis S106

Kinija

1

41

Enkoderio baterija

3.6V

Kinija

2
