6 colių CNC tekinimo staklės

„Dongguan Jide Precision Machinery Technology Co., Ltd.“ yra vienas patikimiausių 6 colių cnc tekinimo staklių gamintojų ir tiekėjų Kinijoje. Jei ketinate prekiauti Kinijoje pagaminta aukštos kokybės 6 colių cnc staklių didmenine prekyba, kviečiame gauti citatą ir nemokamą pavyzdį iš mūsų gamyklos. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.

Techninė informacija

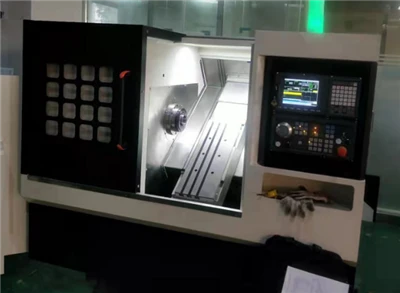

JD-320CNC tekinimo staklės pritaikytas didelio-stiprumo ir didelio atsparumo ketaus, kompaktiškos konstrukcijos, gero stiprumo, tinkamo kietumo, mažo trinties koeficiento ir savaiminio-tepimo. Integruota pagrindo lovos dėžutės struktūra labai padidina bendrą staklių standumą ir stabilumą. Jis turi vibracijos sugėrimo funkciją, o tai sumažina įrankio praradimą ir pagerina ruošinio kokybę. Tai suteikia vartotojams didelio efektyvumo ir didelio naudojimo patikimumo garantiją.

Pagrindinės šios mašinos savybės :

The30 laipsnių pasviręsišdėstymas labai pagerina staklių lenkimo ir sukimo standumą darbe.Integruotas lovos pagrindasdidelis tvirtumas ir didelis stabilumas suteikia tvirtą garantiją dėl didelio visos mašinos tikslumo.

Suklio blokas yra nepriklausomas velenas (rankovės tipas). Didelio-tikslumo veleno sistemai buvo atliktas griežtas dinaminis balanso bandymas, kurio tikslumas, geras tikslumas ir geras terminis stabilumas. Maksimalus greitis gali pasiekti4000 aps./min. Didelis suklio bloko tikslumas, tvirtumas, didelis greitis ir didelis efektyvumas leidžia visai mašinai ne tik baigti apdailą, bet ir atlikti grubų apdirbimą bei sunkų pjovimą naudotojams.

Galinė svirtis yra varoma hidrauliškai, o įvorė automatiškai išsiplečia ir susitraukia su dideliu standumu. Vartotojai gali jį valdyti naudodami skydelį arba kojinį jungiklį, kuris taupo laiką ir pastangas bei užtikrina aukštą staklių apdorojimo efektyvumą.

Standartinė konfigūracija Taivano SWIFT 12stotisservobokštelis suteikia vartotojams patogias, praktiškas ir patikimas apdirbimo dalis.

Tiekimo sistemą tiesiogiai varo servo variklis, turintis gerą standumą, tikslumą ir dinamines reakcijas. Staklės aprūpintos ROLLER TaiwanHIWIN/PMIvaržtinis kreipiamasis bėgis.

6. Ši mašina suteikia naudotojams visą hidraulinę ir tepimo sistemą, kurioje naudojami aukštos-kokybės hidrauliniai siurbliai ir hidrauliniai vožtuvai bei kiti komponentai, kurie labai sumažina gedimų dažnį. Staklės naudoja centralizuotą kiekybinį automatinį tepimą.

Mašinos konfigūracijos:

Verpstės nosies specifikacija A2-5 Taivano geriausias prekės ženklas

Fixture 6" tuščiaviduris Chuck Taivano aukščiausios prekės ženklas, Taivano viršutinis cilindras

Rekomenduojama pagrindinio variklio galia 5,5/7,5kw

Maksimalus leistinas suklio apsisukimų skaičius 0-4000 aps./min

Strypo skersmuo Φ45 mm

Maksimalus apsisukimo skersmuo virš lovos Φ430 mm

Maksimalus apdorojimo skersmuo Φ320 mm

Maksimalus apdorojimo ilgis 350 mm

Tiekimo ašies parametrai X/Zball varžto specifikacija 3210/3210

X/Z kreiptuvo specifikacija 30/30 ritininis linijinis kreiptuvas

X/Z ašies ribinė eiga 160/450mm

X/Z ašies prijungimo režimas: tiesioginis sujungimas

X/Z ašies variklio galios rekomendacija 8/ 12

Bokštelis 80 centro aukščio 12T stoties bokštelis Taivanas SWIFT

Įrankio dydis 20

Maksimalus galinės dalies eiga 280 mm

Tailstock rankovės modelis MT4

Tailstock forma Alyvos cilindro stūmimas

Ilgis X plotis X aukštis 2480X1650X1680

Svoris apie svorį (KG) 3800

Konfigūracija
Tekinimo įrankio pjovimo sekciją sudaro pagrindinė pjovimo briauna, antrinė pjovimo briauna, grėblio paviršius, šoninis paviršius ir antrinis šoninis paviršius. Jo geometrija apibrėžiama pagal nuolydžio kampą (o), prošvaisos kampą (o), pagrindinį pjovimo briaunos kampą (κr), pasvirimo kampą (S), mažąjį pjovimo briaunos kampą (κr') ir nosies spindulį (rε). Šių geometrinių parametrų pasirinkimas priklauso nuo įvairių veiksnių ir turi būti nustatomas atsižvelgiant į konkrečias sąlygas. Pasvirimo kampas (o) parenkamas pagal ruošinio medžiagos sudėtį ir stiprumą; pjaunant didelio stiprumo medžiagas pasirenkama mažesnė vertė. Pavyzdžiui, naudojant cementuoto karbido tekinimo įrankį įprastam angliniam plienui pjauti, posvyrio kampas nustatomas nuo 10 laipsnių iki 15 laipsnių, o chromo-mangano plieno arba grūdinto plieno – nuo ​​-2 laipsnių iki -10 laipsnių. Paprastai klirenso kampas yra nuo 6 laipsnių iki 10 laipsnių. Pagrindinis pjovimo briaunos kampas (κr) nustatomas pagal apdirbimo sistemos standumą, paprastai nuo 30 laipsnių iki 75 laipsnių; didesnė vertė pasirenkama, kai standumas yra prastas. Sukant pakopinius velenus, kampas nustatomas į 90 laipsnių arba didesnį, kad atitiktų konkretų pjovimo būdą.

Medžiaga
Nosies spindulys (rε) ir nedidelis pjovimo briaunos kampas (κr') paprastai parenkami atsižvelgiant į paviršiaus šiurkštumo reikalavimus. Pasvirimo kampas ( S) nustatomas pagal pageidaujamą drožlių srauto kryptį ir pjovimo briaunos stiprumą. Įrankio grėblio paviršiaus konfigūracija (2 pav.) pirmiausia priklauso ir nuo ruošinio medžiagos, ir nuo įrankio medžiagos savybių. Paprasčiausias tipas yra plokščias grėblio paviršius; plokščias grėblio paviršius su teigiamu kampu tinka greitaeigiams plieno tekinimo įrankiams- ir cementinio karbido įrankiams, naudojamiems apdailos darbams.
