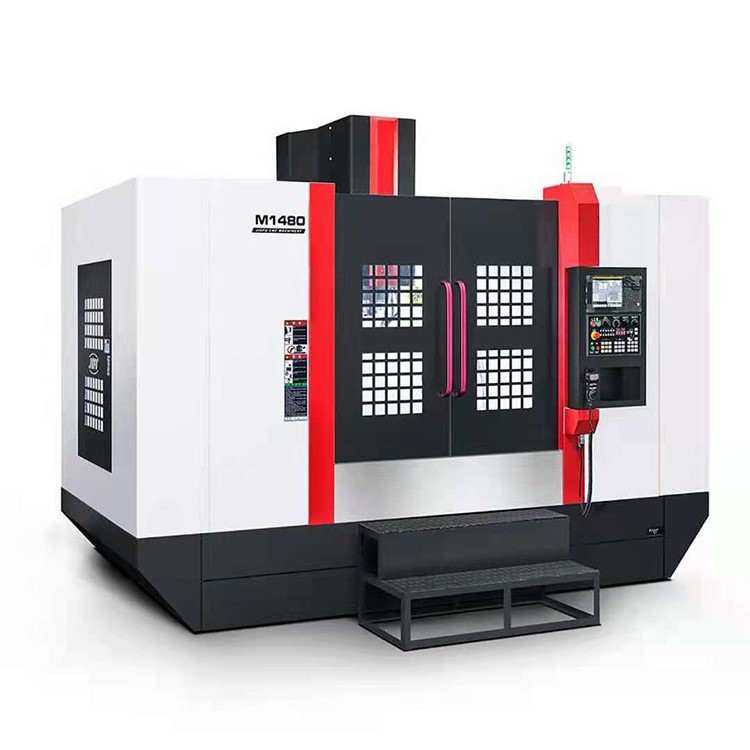

CNC staklių frezavimo staklės









Mašinos savybės



*cnc staklių frezavimo staklės X, Y, Z trijų ašių maršrutas: 1500x800x700mm

*Pagrindinės ašies sukimosi būdas yra diržo jungtis, greitis: 8000 aps./min.

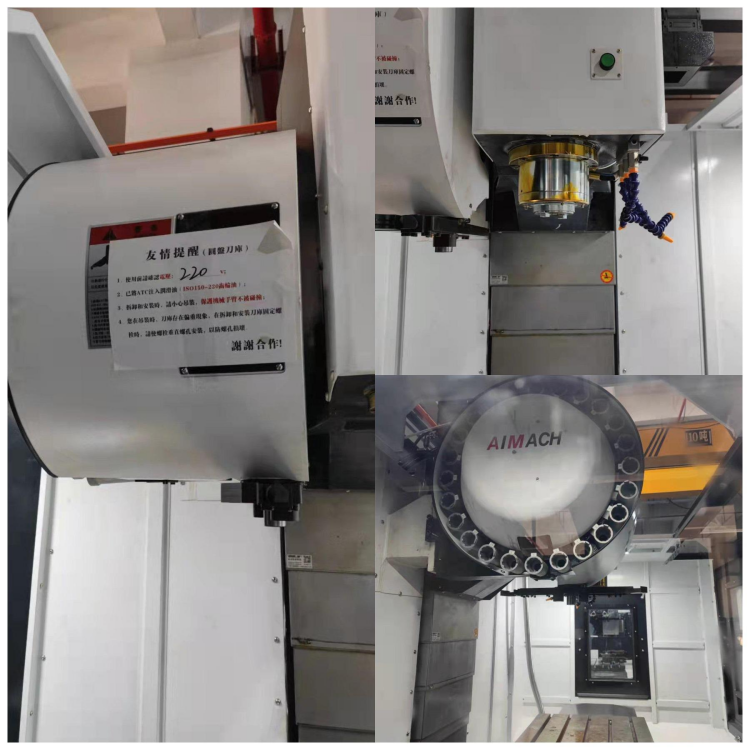

*Standartinė peilių bibliotekos konfigūracija yra diskas, 24 peilių bibliotekos

* Antraštė yra patvari dėžės konstrukcija su vidine briaunele ir dideliu tvirtumu.

*Pagrindinės ašies peilis naudoja pneumatinį mechanizmą. Paspaudus peilį, velenas tolygiai įtempiamas, kad pailgėtų guolių tarnavimo laikas.

*Elektros dėžutė naudoja vidinę atskirą konstrukciją, kad atskirtų valdiklio šildymo šaltinį. Šilumos mainų įtaisu šildykite šilumą priekyje, kad į elektros dėžutę nepatektų išorinių dulkių; galinė pusė naudoja ventiliatorių šilumos plokštei šildyti.

*Trys ašys naudoja GAO precizinį ritininį sraigtą, kartu su tikslios veržlės išankstinio slėgio ir uodegos išankstinio tempimo įtaisais, kad būtų užtikrinta, jog mašinos užpakalinė erdvė ir šiluminė deformacija ilgą laiką būtų maža.

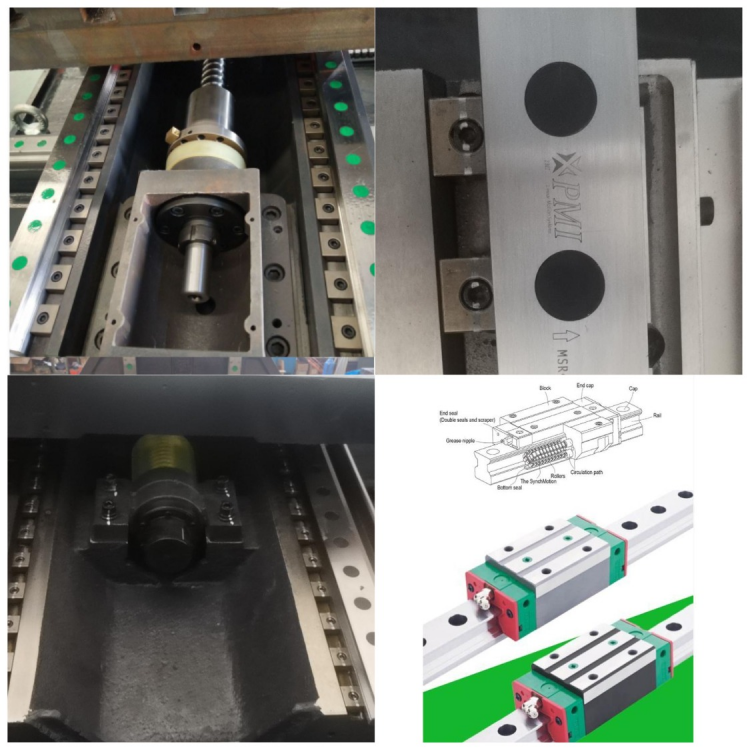

*X ir Y ašys (X ašis yra 6 slydimo, Y ašis yra keturi kreipiamieji bėgiai) naudoja P klasės ritininį linijinį kreipiamąjį bėgelį. Ciklo tikslumas.

* Visi gatavi gaminiai buvo patikrinti ir išbandyti lazeriniu padėties nustatymu, siekiant užtikrinti geriausią padėties nustatymo tikslumą ir servo charakteristikas, taip pat griežtas tikrinimo priemones prieš išsiunčiant prieš išsiunčiant, siekiant užtikrinti, kad mašinos tikslumas būtų stabilus ilgą laiką.



Mašinos parametras

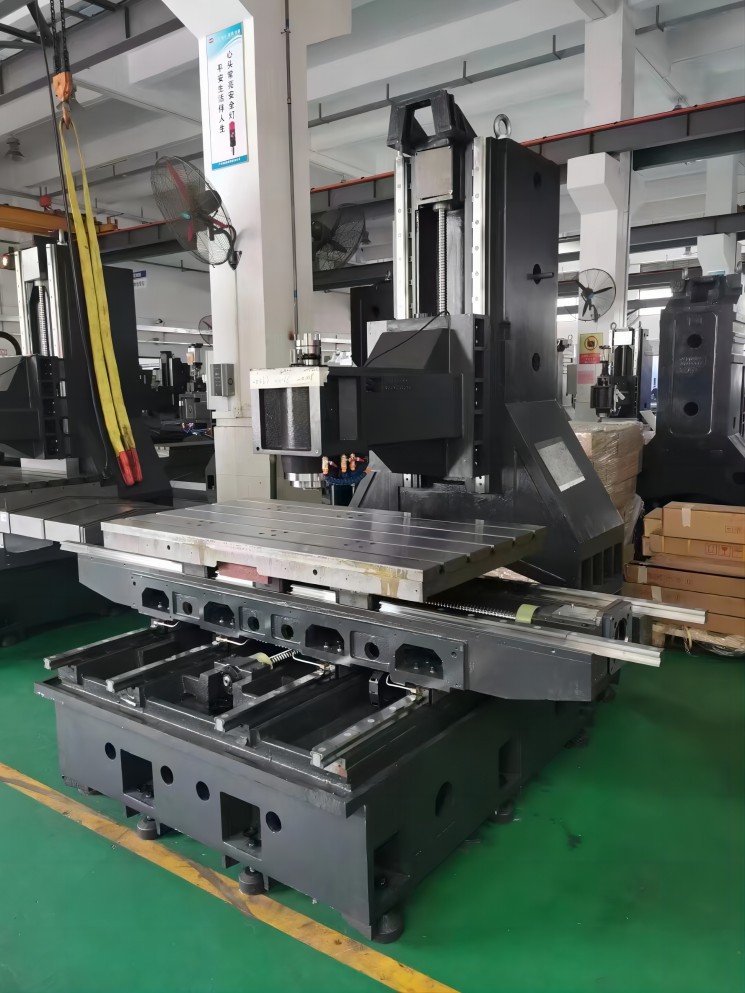

	Parametras	Vienetas	V-1580
●	KELIONĖ
	X ašies judėjimas	mm	1500
	Y ašies judėjimas	mm	800
	Judėjimas Z ašimi	mm	700
	Suklio nosis su darbiniu paviršiumi	mm	160-860
	Suklio centro iki kolonėlės kreiptuvas	mm	855
●	darbo stalas
	Stalo matmenys (I x P)	mm	1600*800
	T formos lizdas (skaičių dydis*tarpai)	mm	7*22X110
	maksimali apkrova	Kilogramas	2000
L	Suklys
	Veleno greitis	aps./min	8000
	Veleno variklio galia	kw	15
	Suklio kūgio anga (modelis / montavimo dydis)		BT50 (155)
	XYZ variklis	kw	4,5kw/4,5kw/4,5kw



cnc staklių frezavimo staklių specifikacijos



1>. FANUC 0TVF valdymo sistema

2>. Diržo velenas BT{0}} aps./min

3>. Veleno alyvos aušintuvasprietaisas

4>. Skiedrų pašalinimas po plovimo

5>. Automatinė tepimo sistema

6>. Pamatų varžtai ir tarpikliai

7>. Įrankių dėžė

8>. Darbinė lemputė (sprogimui atspari šviesa)

9>. Įspėjamoji lemputė

10>. Verpstės pūtimo įrenginys

11>. Visiškai uždaras dangtelis

12>. Automatinio maitinimo išjungimo sistema

13>. Aušinimo vandens sistema

14>. Orinis ginklas

15>. Standžios sriegimo funkcija

16>. Elektrinis dėžutės šilumokaitis



CNC staklių montavimo proceso patikra



cnc staklių frezavimo staklės yra plačiai naudojamos šiuolaikinėje pramoninėje gamyboje dėl didelio tikslumo, didelio efektyvumo ir didelio automatizavimo. CNC staklių montavimas yra sudėtinga užduotis, reikalaujanti sistemingo požiūrio, siekiant užtikrinti, kad staklės veiktų patikimai ir efektyviai. Montavimo proceso patikrinimas yra esminis CNC staklių montavimo etapas, kuris gali efektyviai užtikrinti staklių montavimo ir paleidimo tikslumą ir kokybę. Šiame straipsnyje bus aptariamas CNC staklių montavimo proceso patikrinimas.

Pirma, patikrinimas turėtų būti atliekamas pagal montavimo proceso reikalavimus. Prieš montuojant, montavimo procesas turi būti nustatytas remiantis staklių techniniais reikalavimais ir nurodytas montavimo plane. Įrengimo plane turėtų būti numatyti kritiniai valdymo taškai, tikrinimo elementai ir tikrinimo metodai. Patikrinimą turėtų atlikti profesionalai arba technikai, kurie yra apmokyti ir turi reikiamą kvalifikaciją ar sertifikatą atlikti patikrinimą.

Antra, patikrinimas turėtų būti atliekamas žingsnis po žingsnio. Prieš pereinant prie kito veiksmo, reikia patikrinti kiekvieną diegimo proceso veiksmą. Patikrinimas turėtų apimti vizualinį patikrinimą, matavimo patikrinimą ir funkcinį patikrinimą. Vizuali apžiūra skirta patikrinti staklių išvaizdą, pvz., ar rėmas nepažeistas ar deformuotas, ar laidai tvarkingi ir tvarkingi, ar teisingai sumontuota tepimo sistema ir tt Matavimų tikrinimas yra mašinos patikrinimas. įrankio tikslumas ir išlygiavimas, pvz., patikrinimas, ar velenas yra statmenas darbo stalui, ar staklių horizontali ir vertikali ašis yra lygiagreti ir tt Funkcinė patikra skirta patikrinti, ar staklės gali tinkamai atlikti numatytą operaciją, pvz. hidraulinė sistema gali sklandžiai įsijungti, ar temperatūros valdymo sistema gali palaikyti reikiamą temperatūrą ir pan.

Trečia, patikrinimo rezultatai turėtų būti sistemingai registruojami. Patikrinimo rezultatai turi būti užfiksuoti aiškiai ir glaustai, įskaitant patikrinimo elementus, patikrinimo rezultatus ir pastabas. Patikrinimo protokolus turėtų pasirašyti arba antspauduoti inspektorius, o įrašai turi būti registruojami ir tvarkomi sistemingai. Jei patikrinimo metu aptinkama neatitikimų, tikrinimo grupė turėtų pateikti atsiliepimą atitinkamam skyriui ar personalui, kad būtų galima nedelsiant imtis taisomųjų veiksmų.

Apibendrinant, montavimo proceso patikrinimas yra esminis CNC staklių montavimo ir paleidimo etapas. Patikra turi būti atliekama pagal montavimo proceso reikalavimus, žingsnis po žingsnio, o rezultatai turi būti sistemingai registruojami. Patikrinimo tikslas – užtikrinti, kad staklės galėtų dirbti patikimai ir efektyviai, o klientams pateikti kokybiškus gaminius ir paslaugas.
