„Gantry CNC Machine“

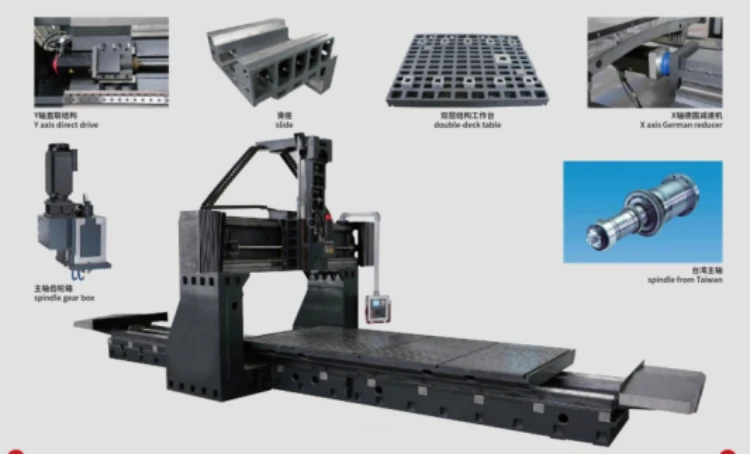

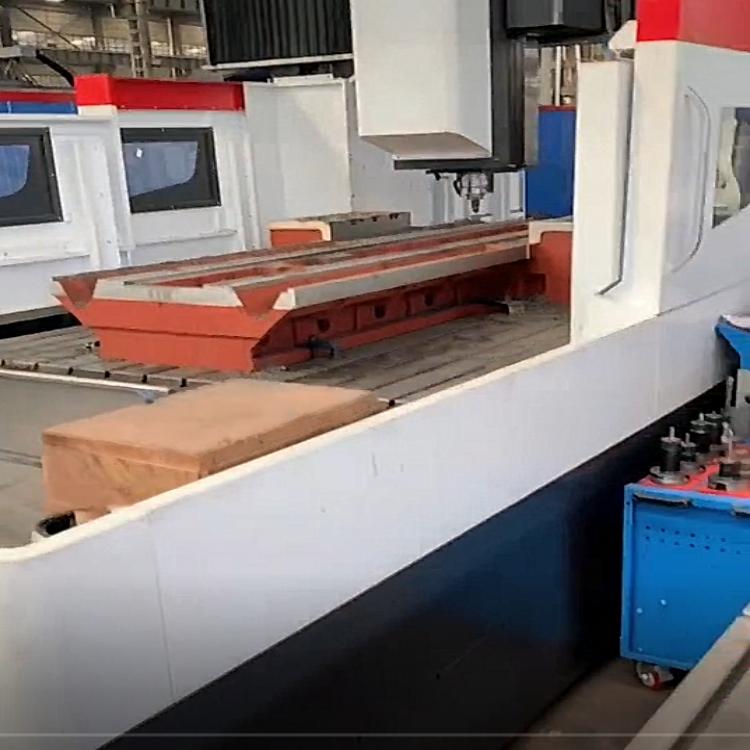

Gantry cnc mašinos pagrindinis korpusas pagamintas iš meehanite ketaus, kuris yra labai standus, atsparus dilimui ir gali atlaikyti dideles apkrovas ir smūgius.

Velenas pagamintas iš molibdeno-molibdeno plieno SCM{1}}, kuris yra tiksliai šlifuotas po grūdinimo ir azotavimo, standus ir tvirtas bei atsparus sunkiam pjovimui

Ašyje yra P4 klasės guoliai, pasižymintys geru tikslumu ir tvirtu stabilumu

„XY“ ašis priima ritininių kreipiamųjų bėgius, „Z ašies“ skaidrių kreiptuvą („Boxguideway“), tvirtinimo paviršių apdorojama aukšto dažnio terminiu apdorojimu ir šlifavimu, o azoto atsvara dujomis sukonfigūruotas.





Parametras:
Režimas/specifikacija				Vienetas		JD-2015
Lentelė
Darbo stalo dydis				m'm		2100*1200
T formos lizdo numeris				m'm		7*22*150
Maksimalus apkrova				k'g		4000
Kelionė
X LINGINTINDINA (X ašis)				m'm		2000
Y skersinis judėjimas (Y ašis)				m'm		1500
Z Vertikali eiga (Z ašis)				m'm		800
Gantry plotis				m'm		1520
Atstumas nuo darbo stalo iki verpstės nosies				m'm		170-970
Verpstė
Veleno kūgis /Dim						BT50 (Ø190)
Max.suklio greitis				r'p'm		8000
Veleno transmisija						Diržas
Pašaras
Pjovimo pašaras				m/min		15
„Raprid“ pjovimo pašaras				m/min		32
Automatinis įrankių keitimas
Peilio rankenos raštas						BT50
Įrankio talpa						24T
Įrankio keitimo valdymas md						● Mechaninis
Įrankis	Maksimalus įrankio ilgis			mm		300
	Maksimalus įrankio svoris			kg		12
NC sistemos konfigūracija
SP pavaros variklio galia / greitis				kw		15kW, ßii15/8000
XY ašis Servo pavaros variklio galia/modelis				kw		ßis40/3000
Z ašies servo disko variklio galia/modelis				kw		ßiS40/3000
Servo pavaros modelis						Sistema viskas viename vairuotojui
Kreipiamojo bėgio ir varžto konfigūracija
X ašies kreipiamojo bėgio tipas						45 Rollers 2 PCSGuideways, 8 slankikliai
Y ašies kreipiamojo bėgio tipas						45 Rollers 2 PCSGuideways, 6 slankikliai
Z ašies kreipiamojo bėgio tipas						stumdomas kreipiamasis (boxguideway)
X ašies rutulinio varžto specifikacija				mm		Taivanas HIWIN Ø50*12
Y ašies rutulinio varžto specifikacija				mm		Taivanas HIWIN Ø50*12
Z ašies rutulinis varžtas spec				mm		Taivanas HIWIN Ø50*12
„XYZ Axis“ prekės ženklas						Vokietija FAG P4 lygis
Mašinos svoris ir grindų plotas
Uždengtas plotas				mm		6600*2550*2480
Mašinos bendrasis svoris				kg		16500
Tikslumas
padėties nustatymo tikslumas				mm		±0.005
Pakartojamumas				mm		±0.003
Galios ir oro slėgio poreikis
Galios poreikis				KVA		40
Oro slėgio poreikis				kgf/cm2		7



Specifikacija/prekės ženklas
Standartinis	1	NC sistema
	2	Fiuzeliažas
	3	Sukite
	4	Trijų ašies varžtas
	5	vedlys
	6	Trijų ašies variklis
	7	Trijų ašių pavara
	8	Sukabinimas
	9	Alyvos aušintuvas
	10	Servo veleno guolis
	11	Korpuso lakštinis metalas
	12	Varžto ir inkaro lygis



A. Aukščiau pateikta „Gantry CNC“ mašinos korpuso konfigūracija yra diržo tipo 8000-aps./min. velenas, dvigubi darbiniai žibintai ir dvigubi vandens siurbliai.
B, aukščiau pateikta konfigūracija pasilieka ketvirtosios ašies PLC programinę įrangą ir valdymo grandinę.
C, CNC sistema: Japan Fanuc 0 i-MF sistema, 10. 4- colių ekranas, verpstės variklis: 15kW, ßi15/8000
XYZ ašies variklis: ßiS40/3000
